應用背景：
鵬博士作為寬帶接入業務和數據服務供應商，擁有全國最大規模的分布式中立數據中心集群；在北京、上海、廣東、四川、湖北等省市建有高等級數據中心，輻射華北、華東、華南、西南等全國各大區域。隨著信息網絡技術的不斷發展，各類規模大小不等，設備種類、數量不同的數據中心機房廣泛分布于用戶各分支機構所在地域。機房作為電力能源消耗及用電安全重點場合，為遵循綠色節能的設計理念，同時具備高標準、高安全、高可靠等特點。必須對機房進行更合理的能源管理及環境監控，將機房變成智能化、低能耗、防塵、恒溫恒濕的機房。
現場需求：
現場需要對機房空調水冷機組管道壓力、溫度、流量數據采集，將數據現場顯示并傳到后端控制器，實現對設備運行監控及能耗管理。另外對機房潔凈度和室內外溫濕度以及風管運行情況檢測，以滿足空調送風系統節能控制的需求。

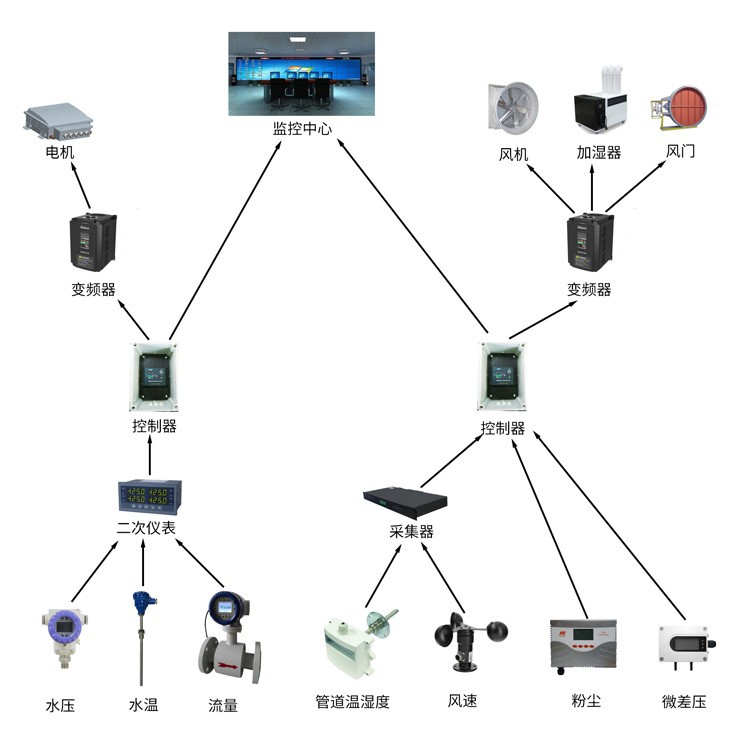

系統框架：
方案介紹：
1. 水冷機組監控
a.選用JYB-KO-H測冷凍水進出水管壓力，防止電機停機導致進出水溫差不變，出現誤判或引發其他故障
b.選用JWB一體化溫度測冷凍水進出水管溫度
c.選用LWGY渦輪流量計測水管流量

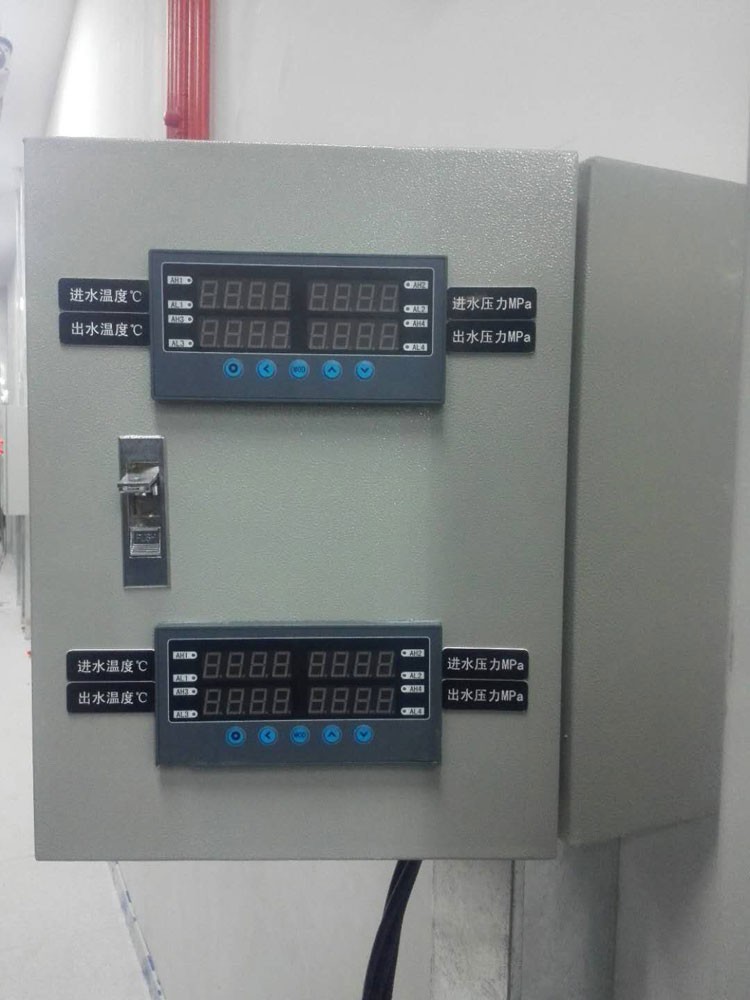

壓力和溫度選用KSD4儀表現場顯示并通過RS485實現數據遠傳

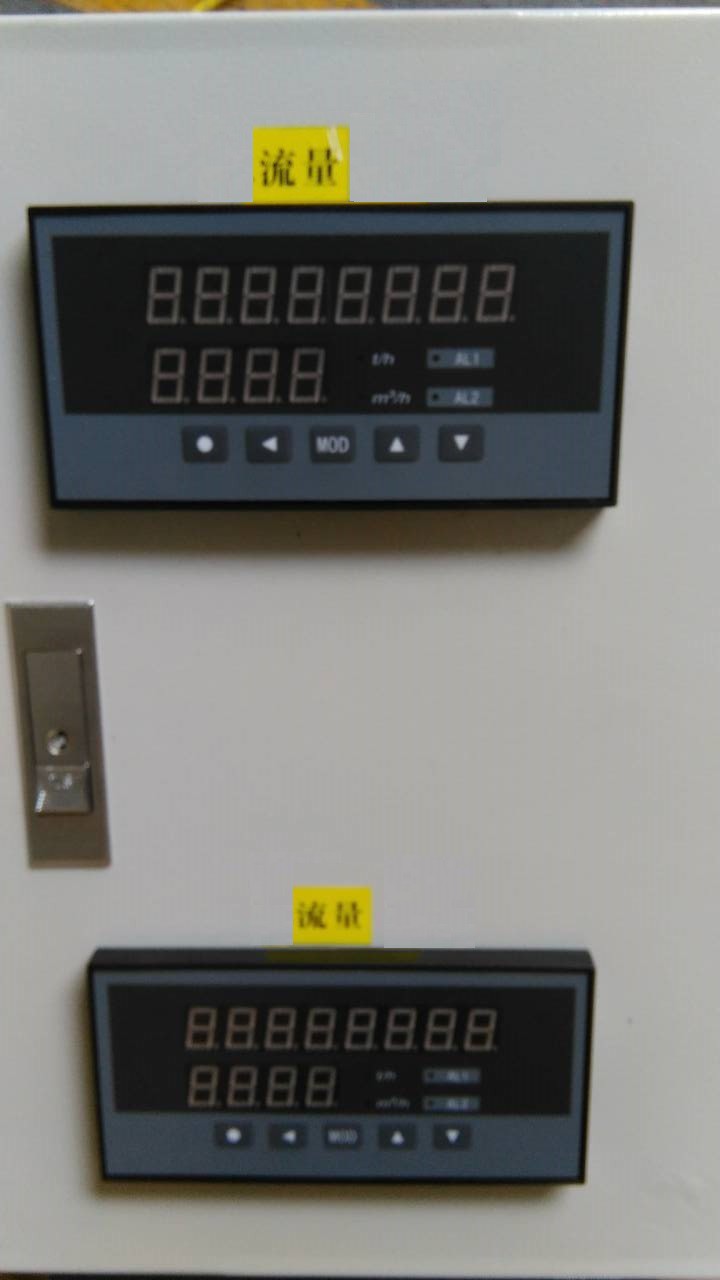

流量計選用KSJ流量積算儀現場顯示瞬時量及累積量，并通過RS485遠傳。
當樓內的冷量需求增加時，冷凍水總供回水溫差增加，水溫信號傳輸給控制器，控制器經過特殊運算，加大變頻器頻率，進而提升電機轉速，增大水泵流量。這樣單位時間運送到空調機及末端盤管風機的冷量加大，從而滿足冷量需求的增加，反之亦然。
2.送風系統監測
a.JWSL-6測新風管道及送風管道溫濕度
b.JYB-DW測新風濾網兩側壓力差,判斷濾網是否堵塞。
c.JQBW-8檢測機房內部潔凈度
d.EE65測風管流量
以上數據通過采集器或者直接RS485傳輸傳輸到控制器，控制器通過運算，控制風機及加濕等設備，保證機房恒溫恒濕及潔凈度。另外還實時比較機房室內外溫濕度，合理引進新風降低空調負荷，達到節能效果。
產品優勢：
1.產品種類齊全,兼容性好，符合機房監控的國標規范。
2.現場電磁環境復雜，產品抗干擾能力強，各產品一致性較高。
3.產品長期運行穩定。

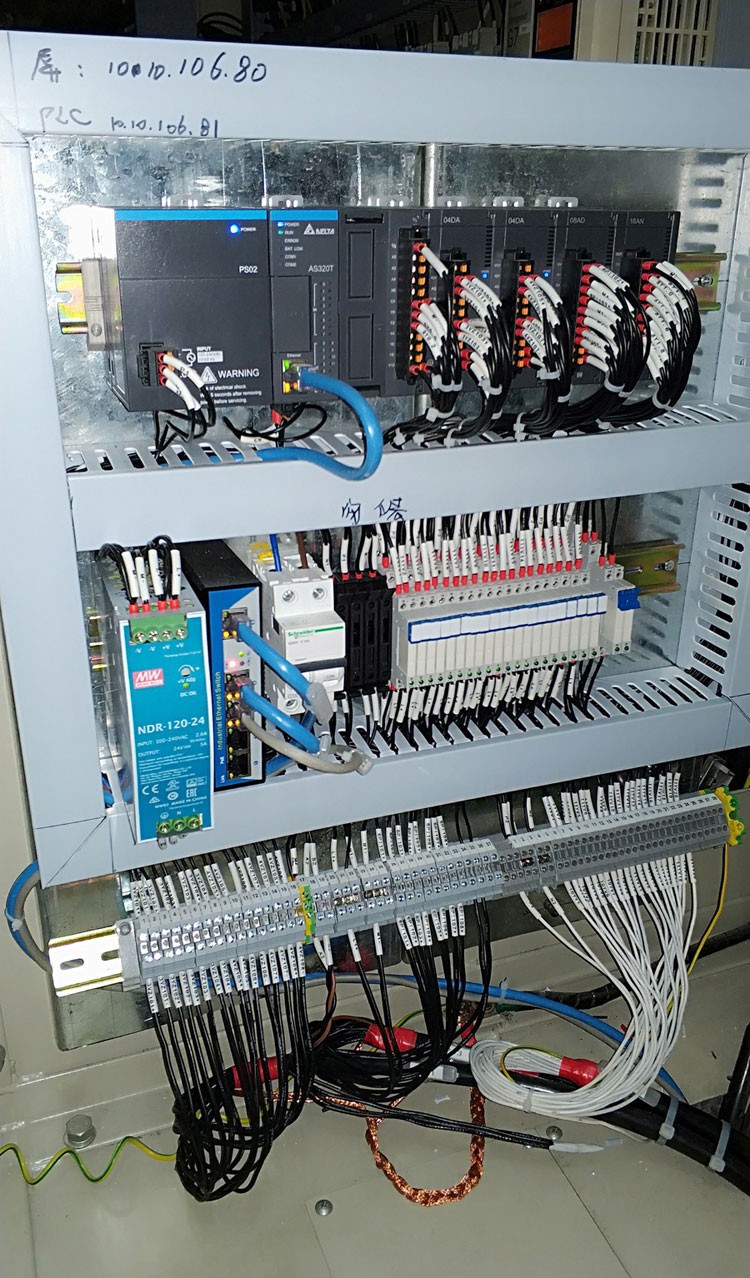

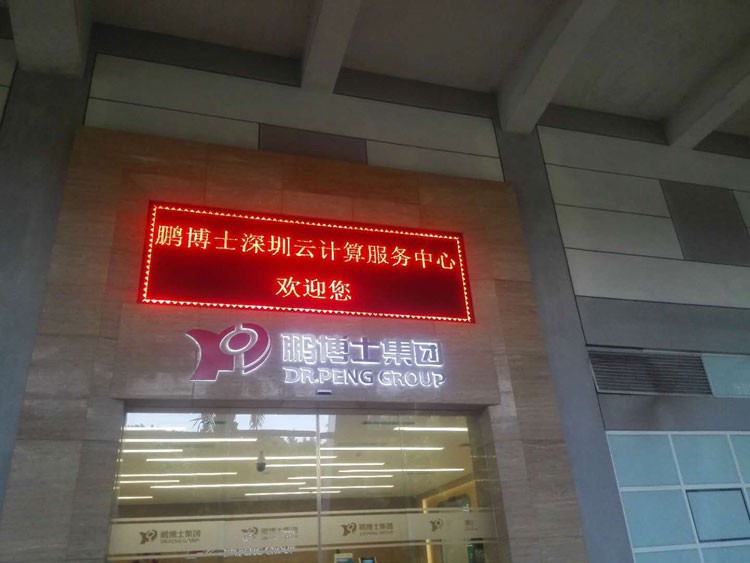

現場圖片：
