應用背景：

水泵測試系統為回轉動力泵（離心泵、混流泵、軸流泵）水力性能及汽蝕試驗設計，根據GB/T 3216的要求，測量回轉動力泵的水力性能和汽蝕試驗參數，打印試驗報告，繪制各種性能曲線。系統可以完成的測量項目：泵的輸入轉速、扭矩、進水及出水壓力、溫度、出水流量、揚程、汽蝕余量等，可根據國標或用戶要求定制輸出報表和曲線格式。系統在計算機上構建，所有傳感器輸出信號通過各種采集卡直接接入計算機，控制信號由計算機通過PLC直接控制機構動作。

現場需求：

客戶現場使用的傳統的機械壓力表、溫度表，浮子流量等，輸出功率、效率、曲線等通過人工的計算方法完成，不僅誤差大，且耗費人力物力，現代化的教育系統要求對現場壓力、溫度、流量進行監測，系統能實時顯示水泵的流量、人口壓力、出口壓力、速度頭、入口溫度、出口溫度、揚程、轉矩、轉速、輸入功率、輸出功率、效率、汽蝕余量以及換算到標準狀況下的流量、揚程、輸入功率、效率、汽蝕余量等國標要求的測量參數。系統能對一些重要測量參數分別進行上、下限報警，報警值可任意設定，測試數據進行連續存儲或按使用者的意愿進行選點存儲，系統可以通過打印機對測試結果進行數據、曲線打印。

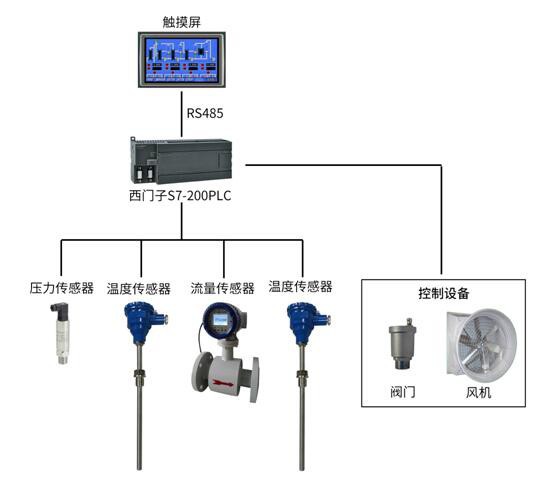

系統結構：

項目主要內容：

現場使用產品JYB-KO-HAG系列的壓力傳感器、JWB/PT100/C系列溫度傳感器、LDBE電磁流量計，所有輸出信號通過西門子擴展模塊EM231采集，通過西門子PLCS7-200集中控制，最后通過RS485到觸摸屏，軟件功能基本信息設置包括報告編號、試驗時間、水泵型號、水泵編號、水溫、表位差、進口管溫度、壓力、出口管溫度、壓力、額定功率、額定轉速、流量計系數等。

產品優勢：壓力傳感器JYB-KO-HAG、溫度傳感器JWB/PT100/C,電磁流量計LDBE，傳統產品性能穩定可靠，替代原有的機械壓力、溫度表，精度提高，效率提高，整體性價比高。

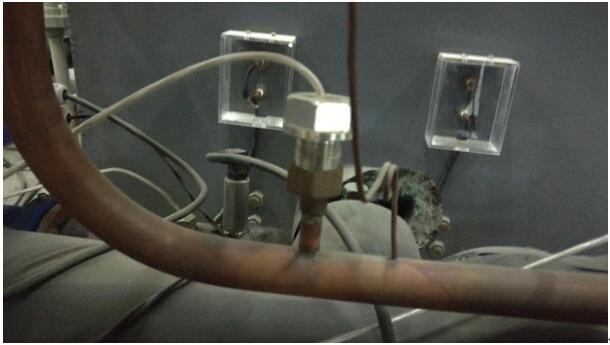

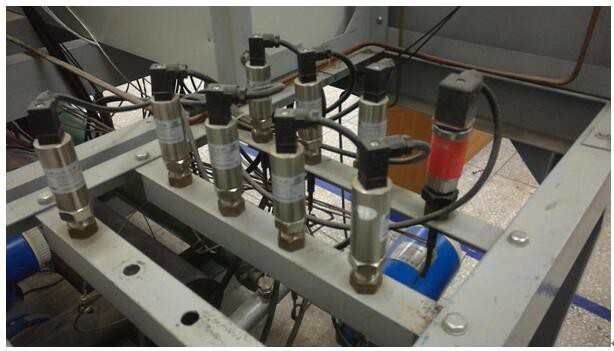

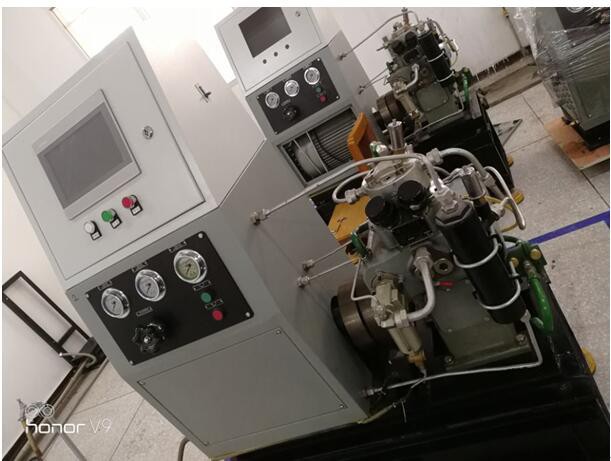

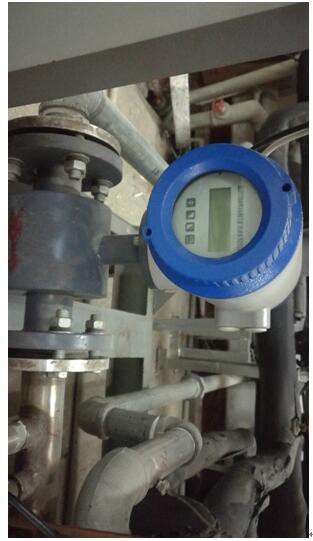

現場圖片：

用戶反饋：

壓力、溫度、流量整套系統通過觸摸屏顯示直觀方便、提高教學效率；設備運行穩定。
