一、項目概述

隨著我國經濟的不斷繁榮，中大城市的建設也在突飛猛進的高速發展，城市也在不斷的擴大，為了緩解交通壓力和保證出行暢通，城建建設增加了很多立交橋和下穿隧道。

近年來，由于強降雨引發的道路低洼處、立交橋、隧道，雨水排放口、河道水位等存在大量積水現象時有發生，且形式非常嚴峻，在南方一些多余的城市，積水現場比較常見，常時間不能排走，給人們的出行帶來很大的不便，嚴重時甚至?xí)斐扇嗣竦纳⒇敭a(chǎn)的重大損失。

二、監測目的

 為了確保廣大群眾安全出行，最大程度的降低風險造成的損失，我們要大力加強城市排水基礎設施的建設，并且建立城市道路積水監測預警系統，實現了對道橋積水監測、立交橋積水監測、隧道積水監測、城市河道水位監測，雨水水位監測等，監控中心通過監測預警平臺軟件實時掌握低洼路段積水情況和排水現狀。市政管理部門可根據監測結果及時采取有效的措施，達到預警、減災的目的。

三、系統功能及硬件功能

城市道路積水監測預警系統可實時監測城區各低洼路段的積水水位并實現自動報警，市政管理部門借助該系統將整個城區內澇狀況，及時進行排水調度，交通管理部門通過該系統可獲取各路段的實時積水水位，利用各種媒體等為廣大群眾提供出行指南，盡量避開深度積水路段。確保廣大群眾安全出行。

3.1系統組成：

城市積水監測方案主要由三部分組成：

1、數據采集層( 站點硬件設備 )：NB液位變送器

NB 系列無線液位變送器是一款電池供電，具有無線通 訊（NB-IOT）功能的液位變送器。液位測量原理是液位高 度與壓力值呈正比關系，根據壓力值可以計算出對應的液位高度。

2、數據傳輸層( 數據通訊網絡 )：NB-IoT網絡

采用NB網絡傳輸數據，系統統無需布線構建簡單、快捷、穩定。

NB無線模式具有：傳輸速率搞、信號覆蓋范圍廣、實時性強、安全性高、運行成本低、維護成本低等特點。

3、數據管理預警中心(云平臺)

   使用公司固定的云服務器，數據中心軟件管理、數據庫軟件。

數據管理中心硬件部分：服務器，計算機，打印機。顯示大屏，短信報警，交換機等。

整個系統可達到:安全、可靠、準確、實時、全面、快速、高效等特點。

3.2 硬件功能

3.2.1 產品特點：

◆ 電池供電，無需現場布線方便使用；

◆ 超低功耗設計，延長電池使用壽命；

◆ 無線通訊協議，與三大運營商基站對接；用戶無須擔心 通訊距離；

◆ 數據直接上傳至數據服務器，用戶可以通過函數接口直 接獲取數據。

◆ 高清高亮 LCD 液晶顯示，可視化按鍵操作。

◆ 金屬外殼，全密封設計，防護能力強。

3.2.2 技術參數：

◆ 規格型號：JYB-NB-Y5

◆ 輸出形式：無線通訊 （NB-IOT）

◆ 供電電池：3.6V/8.5Ah 鋰電池

◆ 量程范圍：0～300 米

◆ 液位檢測周期：1 分鐘～1 小時

◆ 液位上報周期：5 分鐘～24 小時

◆ 準確度等級:±0.5%FS 8、顯示：高清 LCD 顯示

◆ 遲滯性與可重復性：±0.1％F·S

◆ 長期穩定性：±0.1％F·S/y

◆ 熱力零點漂移：±0.03％F·S /℃

◆ 介質溫度：－20℃～70℃

◆ 環境溫度：－30℃～70℃

◆ 功 耗：平均工作電流約 100mA 休眠電流≤20uA

◆ 過程連接：M20×1.5 螺紋

◆ 測量介質：油、水、氣體等與 316 不銹鋼兼容介質

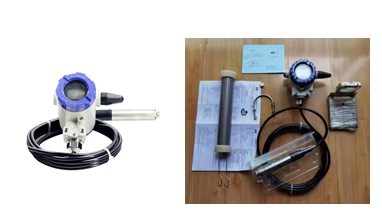

 3.2.3 產品結構：

四、數據管理中心(云平臺)

昆侖海岸物聯網云服務平臺是通過互聯網實現物聯網的云平臺，用戶可以直接通過云平臺查看和獲取物聯網中各種類型無線傳感器的數據，技術平臺是面向物聯網的數據服務平臺。可以展示數據，報警，曲線，定位等功能。

  主要界面展示：

                                                                          圖 1-1 監測點圖

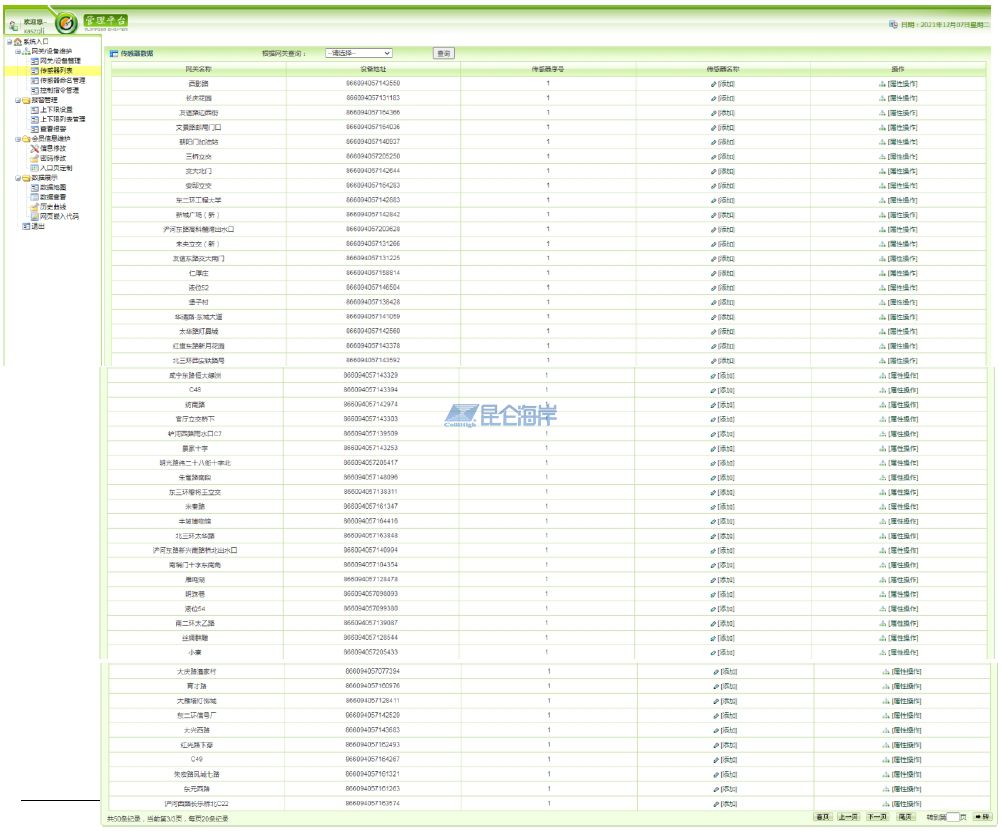

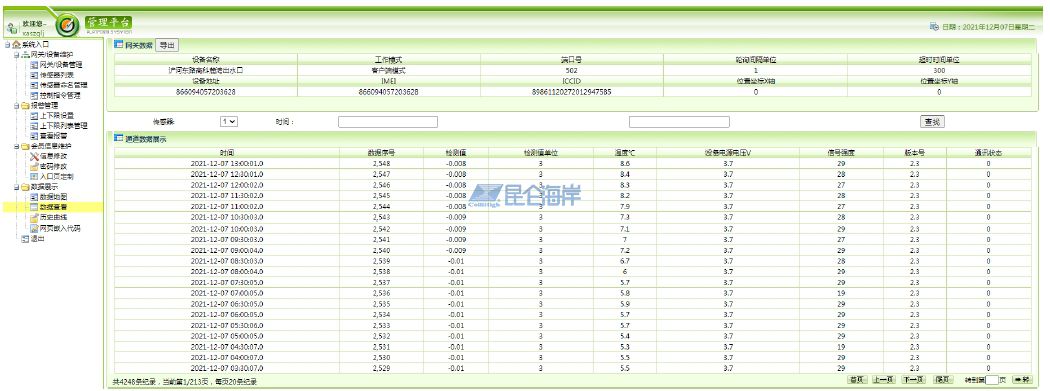

                                                                             圖 1-2  數據查看

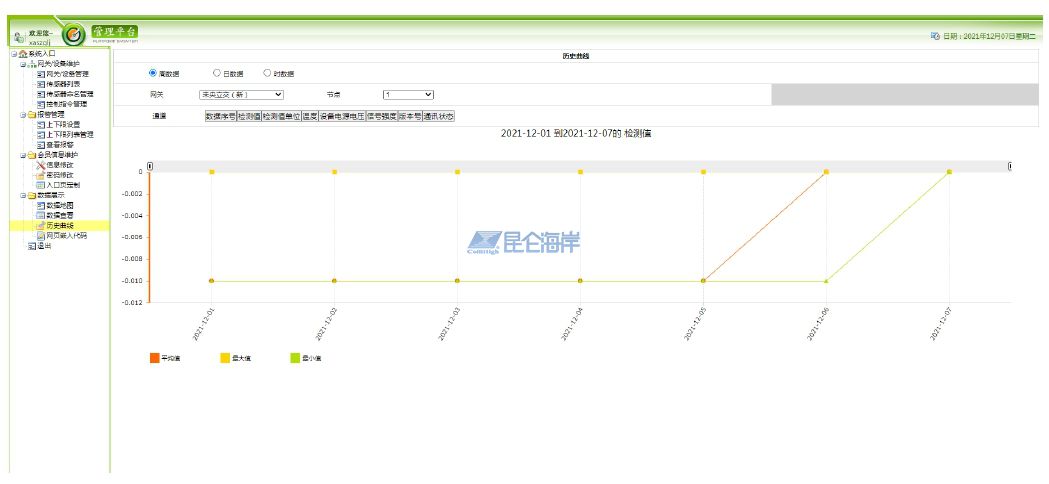

                                                                        圖1-3 曲線查看

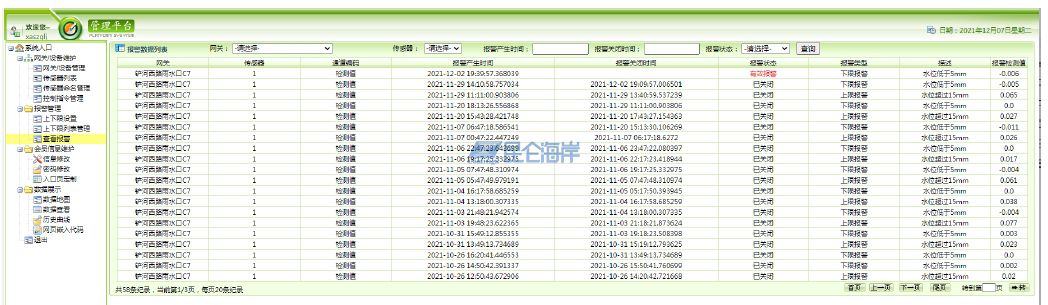

                                                                       圖1-4 報警查看

手機微信小程序掃碼看數據

（1）使用手機添加微信小程序打開手機微信，掃一掃下面小程序入口二維碼，添加微信小程序。

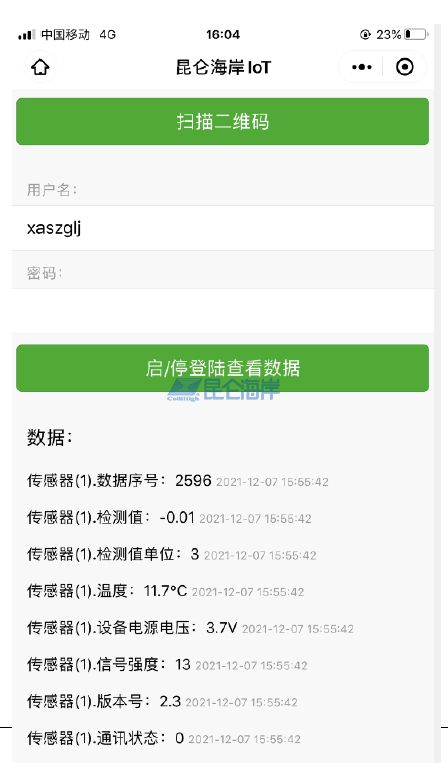

（2）進入掃碼看數據頁面，掃描殼體標簽上的二維碼。掃碼后的數據展示。

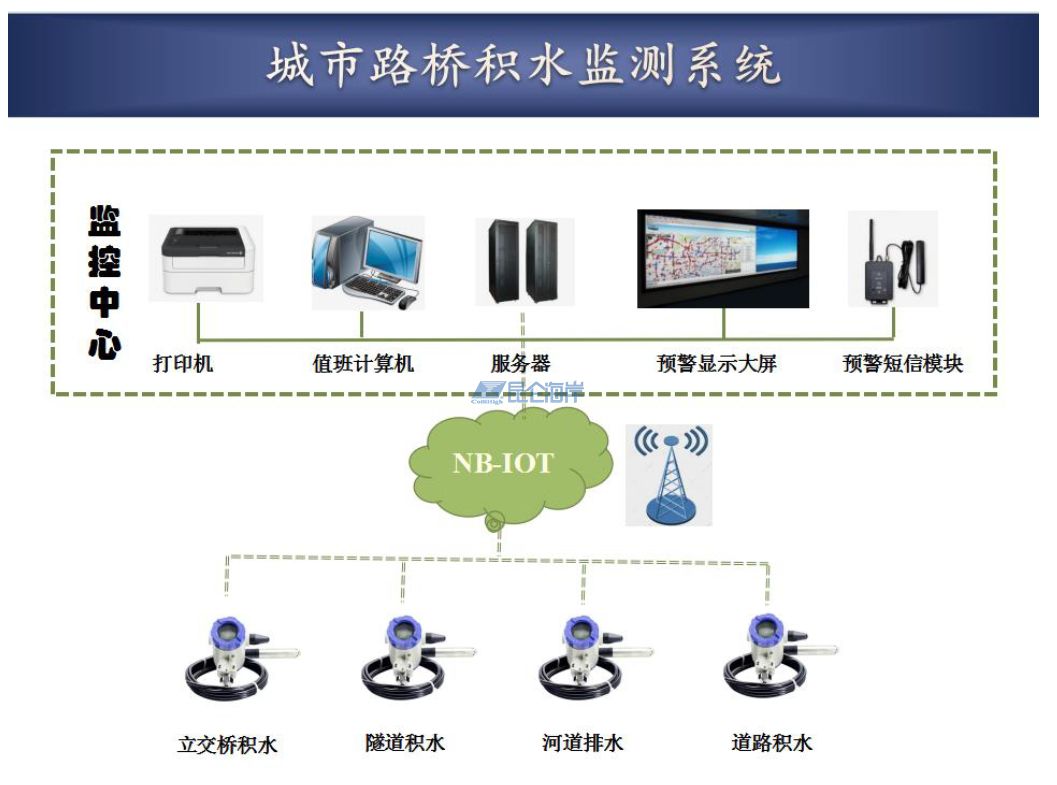

五、系統拓?fù)鋱D：

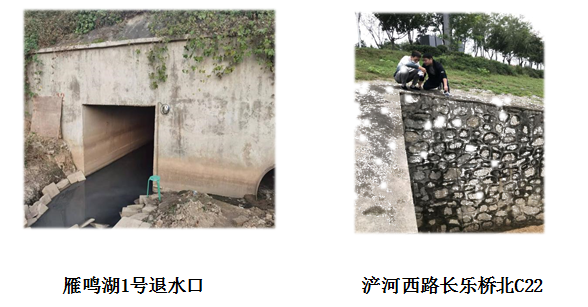

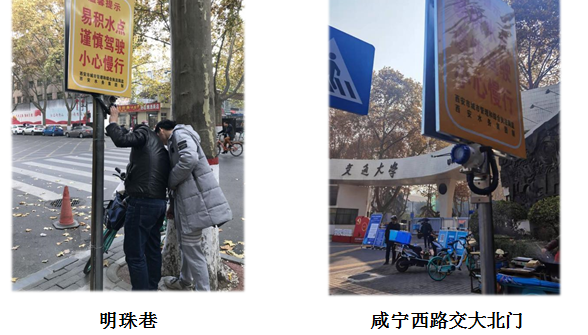

六、現場圖片

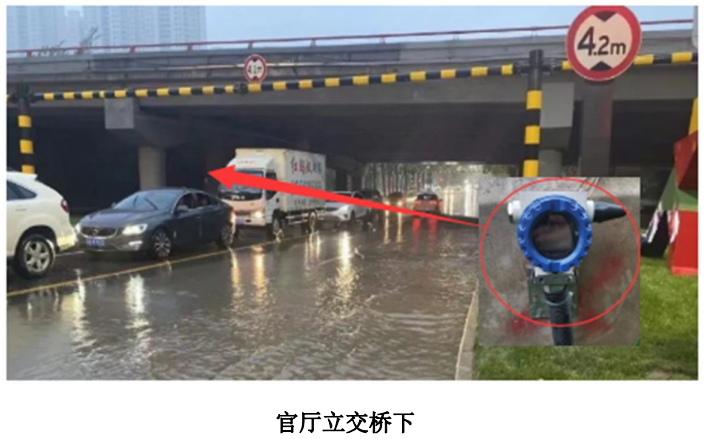

七、系統優點

利用當前先進的物聯網技術，開發了技術可靠，性能穩定的硬件平臺，產品設計了良好的系統結構。液位傳感器探頭定制了兩層不銹鋼過濾網，有效的防止了水中的雜物。人性化的操作界面、穩定的運行機制使NB液位變送器具有了良好的測量效果，閥值報警及及時的超限上報功能，高效的提醒了預警中心準確的預警位置，低功耗特性大大提升了電池的使用壽命。

城市路橋積水預警系統采用了模塊化的設計，終端設備直接將數據傳輸至數據中心，平臺用戶將數據進行集中分析，管理系統歷史數據的查詢及數據安全應急預案管理，根據預警數據做出準確的判斷，并且預警聯動啟動或者停止排放設備。

系統構建時，預留了超大承載數據的服務空間，用戶可以根據信息化城市規劃需求，任意擴展檢測點的數量。良好的擴展性促進了城市的發展 。
